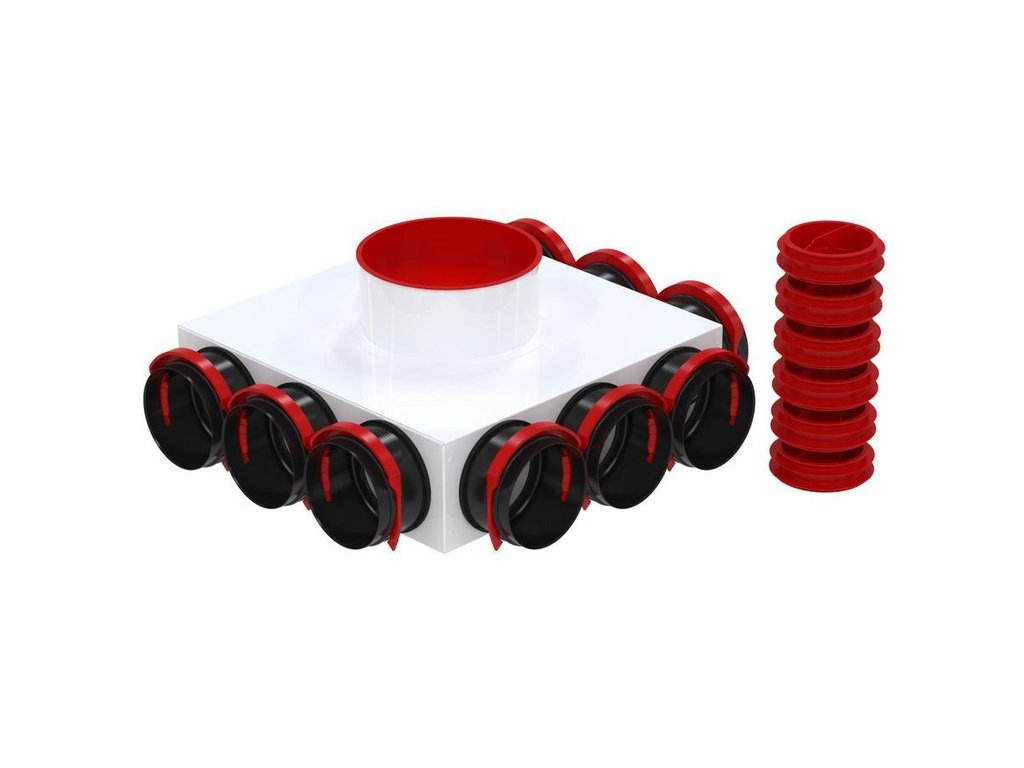

Zehnder CT-350 luchtverdeelkast - 9 x Ø90mm - 990323071

Zehnder ComfoFresh CT350 verdeelkast met 9 aansluitingen Ø90mm. Ook bekend onder Zehnder productcode 990323074.
Deze plenumbox heeft als afmeting 350x350x106mm

De Zehnder ComfoFresh CT‑350 is een solide luchtverdeelkast waarmee maximaal 9 ComfoTube 90 luchtverdeelslangen als één aansluitopening — direct of indirect — aan een ventilatie‑unit worden verbonden. De verdeelkast is geschikt voor zowel luchttoevoer als -afvoer en kan worden ingestort in beton of worden geplaatst in een vals plafond.

De verdeelbox maakt het mogelijk om deze 9 aansluitingen als één hoofdaansluiting door te koppelen naar de WTW‑unit. Bij de CT‑350 betreft dit een Ø160 mm hoofdaansluiting.

De verdeelkast is voorzien van 9 aansluitmoffen en meerdere afdichtdoppen. Ook de hoofdaansluiting is voorzien van een afdichtingsdop.

CT350 – Bovenaansluiting Ø160 met 9 ComfoTube 90 zij‑aansluitingen. Toe te passen tot ca. 350–360 m³/h (afhankelijk van uitvoering).

Kenmerken

• Solide luchtverdeelkasten voor instort of plaatsing in valse plafonds

• Voor gemengd luchtverdeelsysteem met galva stijgkanalen en individuele ronde ComfoTube kanalen (DN90 of DN75)

• Horizontale kanaalaansluitingen langs 3 zijden, voor max. 9 (DN90) of 10 (DN75) aansluitingen

• Uitstekende luchtdichtheid (klasse D)

• Geschikt voor luchttoevoer en -afvoer

• Aansluitmoffen voorzien van fixeerbeugels, incl. afdichtdoppen en stofkap voor de hoofdaansluiting

• Leverbaar in poederlakfinish of verzinkt staal

Technische informatie – CT350 (9 aansluitingen)

• Merk: Zehnder

• Groep: ComfoTube

• Materiaal: Staal

• Oppervlaktebescherming: Gecoat of verzinkt (modelafhankelijk)

• Uitvoering behuizing: Compleet

• Met inspectieopening/deksel: Nee

Afmetingen

• Breedte: 350 mm

• Lengte: 350 mm

• Hoogte: 106 mm

Aansluitingen

• Aantal aftakkingen: 9

• Nom. kanaaldiameter aftakkingen: 90 mm

• Equivalente kanaaldiameter aftakkingen: 90 mm

• Uitvoeringsvorm aftakkingen: Rond luchtkanaal

• Aansluiting aftakkingen: Insteekeind

Hoofdaansluiting

• Nom. kanaaldiameter hoofdkanaal: 160 mm (bij CT350‑2xCK150: 2× CK150, maar basisafmetingen identiek)

• Aansluiting hoofdkanaal: Insteekeind

Luchttechniek

• Max. luchthoeveelheid: 350–360 m³/h

• Luchttoevoer: Ja

• Luchtafvoer: Ja

Montage

• Instortbaar in beton: Ja

• Onderaansluiting: Ja
