Zehnder CT-220 luchtverdeelkast - 6 x Ø90mm - 990323070

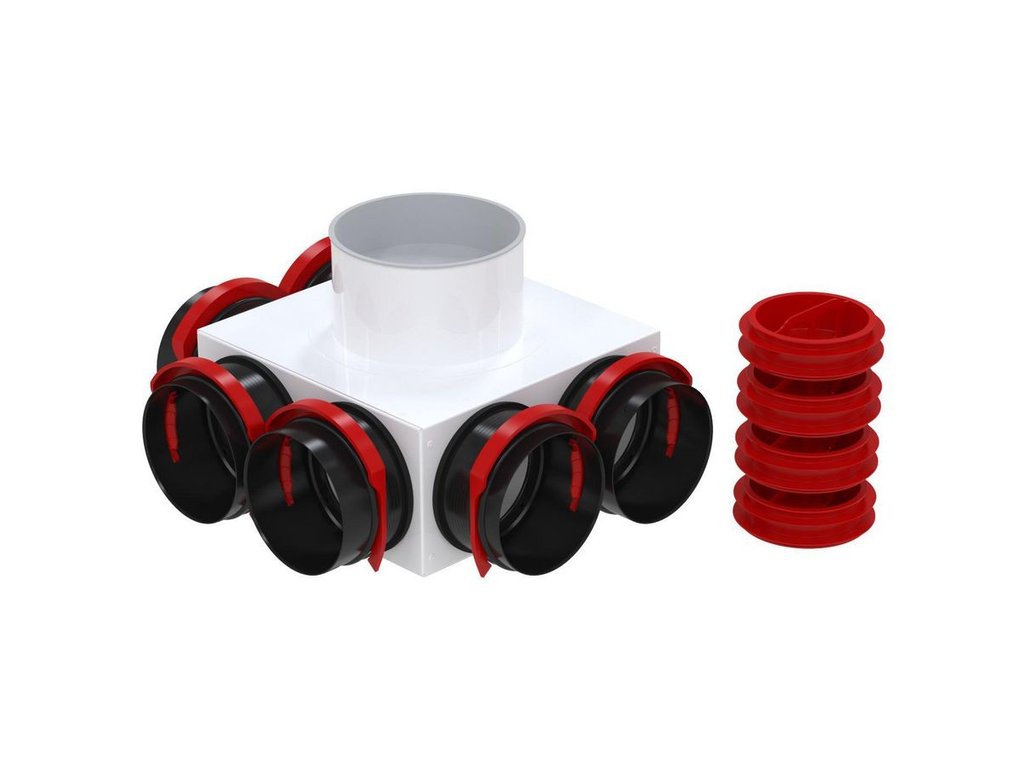

Zehnder ComfoFresh CT220 verdeelkast met 6 aansluitingen Ø90mm.
Deze plenumbox heeft als afmeting 220x220x106mm

De CT-220 is een solide luchtverdeelkast waarmee maximaal ComfoTube 90 luchtverdeelslangen als één aansluitopening — direct of indirect — aan een ventilatie-unit worden verbonden. De verdeelkast is geschikt voor zowel luchttoevoer als -afvoer en kan worden ingestort in beton of worden geplaatst in een vals plafond.De verdeelbox maakt het mogelijk om deze aansluitingen als 1 aansluiting door te laten gaan naar de WTW unit met een Ø125mm aansluiting.

De verdeelkast is voorzien van 6 aansluitmoffen en 4 afdichtdoppen. Ook de 125mm aansluiting is voorzien van een afdichtingsdop. CT220 - Bovenaansluiting Ø125 met 6 ComfoTube 90 zij aansluitingen. Toe te passen tot 220 m3/h.

Kenmerken

• Solide luchtverdeelkasten voor instort of plaatsing in valse plafonds

• Voor gemengd luchtverdeelsysteem met galva stijgkanalen en individuele ronde ComfoTube kanalen (DN 90 of DN75) per verdieping.

• Horizontale kanaalaansluitingen langs 3 zijden, voor max. 6, 9 (DN90) of 10 (DN75) ronde ComfoTube kanalen

• Modellen met centrale/excentrische en zijdelingse aansluiting van het hoofdkanaal.

• Horizontale kanaalaansluitingen langs 3 zijden, voor max. 6, 9 (DN90) of 10 (DN75) ronde ComfoTube kanalen

• 2 modellen in poederlakfinish en 2 in verzinkt staal

• Uitstekende luchtdichtheid (klasse D)

• Geschikt voor luchttoevoer en -afvoer

• Aansluitmoffen voorzien van fixeerbeugels, incl. 4 of 6 afdicht-doppen en stofkap voor de hoofdkanaalaansluiting

Technische informatie

• Merk: Zehnder

• Leverancierscode: 990323070

• EAN: 7613367054338

• Groep: ComfoTube

• Materiaal: Staal (gecoat)

• Materiaalkwaliteit: Overig

• Oppervlaktebescherming: Gecoat

• Uitvoering behuizing: Compleet

• Met inspectieopening/deksel: Nee

• Breedte: 220 mm

• Hoogte: 178 mm

• Lengte: 220 mm

• Aantal aftakkingen: 6

• Max. luchthoeveelheid: 225 m³/h

• Nom. kanaaldiameter hoofdkanaal: 125 mm

• Nom. kanaaldiameter aftakkingen: 90 mm

• Equivalente kanaaldiameter aftakkingen: 90 mm

• Uitvoeringsvorm aftakkingen: Rond luchtkanaal

• Aansluiting aftakkingen: Insteekeind

• Aansluiting hoofdkanaal: Insteekeind

• Instortbaar in beton: Ja

• Onderaansluiting: Ja

• Luchttoevoer: Ja

• Luchtafvoer: Ja
