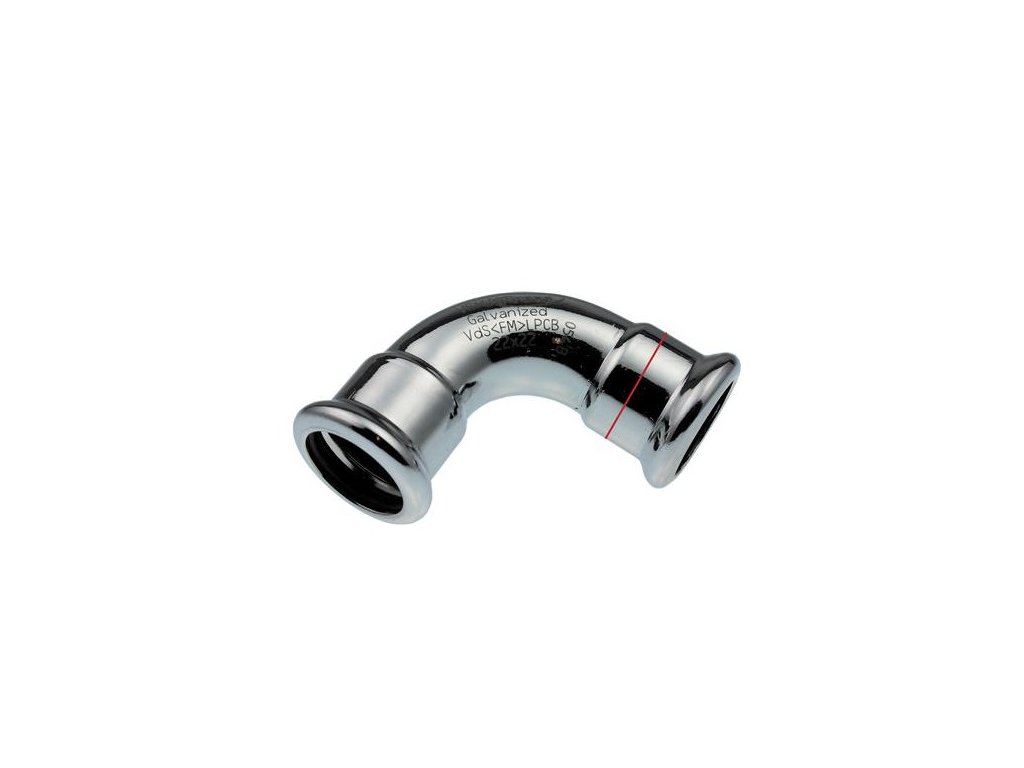

VSH XPress staal bocht 90 graden 22x22mm - 6201571

VSH XPress STAAL bocht koppeling, 90gr, 22 x 22mm, staal (pers x pers)

VSH XPress is een compleet leidingsysteem dat geschikt is voor elke denkbare toepassing. Van drinkwater-, gas-, verwarming- en solarinstallaties tot sprinklersystemen. Het VSH XPress-programma bestaat uit M-profiel pressfittingen, buizen en pressgereedschap en is verkrijgbaar in de materialen staalverzinkt, RVS koper en cunifer. Installatiegemak, tijdbesparing en veiligheid staan voorop.

Insteekdieptemarkering
Voor het maken van veilige verbindingen is de juiste insteekdiepte essentieel. Het aanbrengen van de insteekdieptemarkering is echter een tijdrovende klus. VSH XPress heeft daarom alle RVS en staalverzinkte koppelingen met insteekeindes van een duidelijk zichtbare insteekdieptemarkering (12 t/m 54 mm) voorzien. Hierdoor hoeft u 25% van alle geïnstalleerde VSH XPress-fittingen niet meer zelf te markeren. Een slimme plus van VSH XPress die u veel installatiegemak, een enorme tijdsbesparing en meer veiligheid oplevert.

Materiaalherkenning en lasermarkering
VSH XPress-fittingen van 12 t/m 108 mm zijn standaard voorzien van een duidelijke kleurmarkering. Zo kunt u in één oogopslag materialen (RVS = groen, staalverzinkt = rood) van elkaar onderscheiden. Dat is handig op donkere bouwplaatsen en in werksituaties met weinig licht. Als extra plus zijn de staalverzinkte en RVS-fittingen voorzien van een lasermarkering met duidelijke vermelding van afmeting en materiaal.

Slimme lekdetectie
Met de Leak Before Pressed-functie herkent u direct niet gepresste fittingen. Want dankzij de slimme combinatie van fitting en o-ring stroomt er bij nietgepresste verbindingen water uit de fitting tijdens het afpersen van het systeem. Een extra controle waarmee u gevolgschades voorkomt en altijd een 100 % lekdicht systeem oplevert.

Kwaliteit en beschikbaarheid
De VSH XPress-fittingen worden in onze eigen moderne, geautomatiseerde fabriek in Hilversum geproduceerd. Topkwaliteit leveren staat voorop en daarom hanteren we strenge controles tijdens het productieproces. VSH geeft een uitgebreide productgarantie van 10 jaar op VSH XPress. De complete VSH XPress productrange is verkrijgbaar bij ons vertrouwde netwerk van vakbekwame, servicegerichte groothandels binnen en buiten Nederland.
De PLUS van VSH XPress

- Compleet leidingsysteem in vier verschillende materialen
- Eenvoudige, snelle verbindingstechnologie
- Fittingen en buizen van 12 t/m 108 mm (inclusief tussenmaten 64 en 66,7 mm voor koper en 66,7 mm voor staalverzinkt)
- Voorgemarkeerde insteekdieptemarkering
- Duidelijke herkenning van materiaal en afmeting
- Leak Before Pressed-functie
- Professioneel, bijpassend pressgereedschap

Technische informatie

Materiaal aansluiting 1	Staal
Kwaliteitsklasse aansluiting 1	St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 1	Elektrolytisch verzinkt
Materiaal aansluiting 2	Staal
Kwaliteitsklasse aansluiting 2	St 34.2 (1.0034)
Oppervlaktebescherming aansluiting 2	Elektrolytisch verzinkt
Vorm	Bocht
Uitvoering	1-delig
Bochthoek	90 °
Bochtstraal	27 mm
Verlopend	Nee
Excentrisch	Nee
Systeemgebonden	Ja
Nom. diameter aansluiting 1	DN 20
Uitwendige buisdiameter aansluiting 1	22 mm
Wanddikte aansluiting 1	1,5 mm
Aansluiting 1	Persmof
Nom. diameter aansluiting 2	DN 20
Uitwendige buisdiameter aansluiting 2	22 mm
Wanddikte aansluiting 2	1,5 mm
Aansluiting 2	Persmof
Contourcode	M
Druktrap klasse flens	PN 16
Materiaal afdichting	EPDM (Ethyleen-Propyleen-Dieen-Monomeer)
Met stootnok/-rand	Ja
Lengte	67 mm
Lengte aansluiting 1	51 mm
Werkende lengte aansluiting 1	30 mm
Lengte aansluiting 2	51 mm
Min. mediumtemperatuur (continu)	-35 °C
Werkende lengte aansluiting 2	30 mm
Max. mediumtemperatuur (continu)	135 °C
Max. werkdruk bij 20°C	16 bar
Met pakkingen	Nee
Afgedopt	Nee
Met aftapper	Nee
Gastec QA	Nee
KIWA-keur	Nee
Met ontluchter	Nee
FM keur	Ja
LPCB keur	Ja
ULC keur	Ja
VdS keur	Ja
UL-keur	Ja
REACH	Nee
