Een gezond huis begint met goede ventilatie. Een luchtverdeelsysteem zorgt ervoor dat schone lucht overal gelijkmatig terechtkomt en vervuilde lucht wordt afgevoerd. Of je nu renoveert of een nieuw huis bouwt: met een goed systeem verbeter je het comfort, de gezondheid en bespaar je energie.
Leesduur ± 5–6 minuten
Hoe werkt een luchtverdeelsysteem?
Een luchtverdeelsysteem heeft vier hoofdonderdelen:
- WTW-unit of MV-box: regelt de luchtstroom, met of zonder terugwinning van warmte.

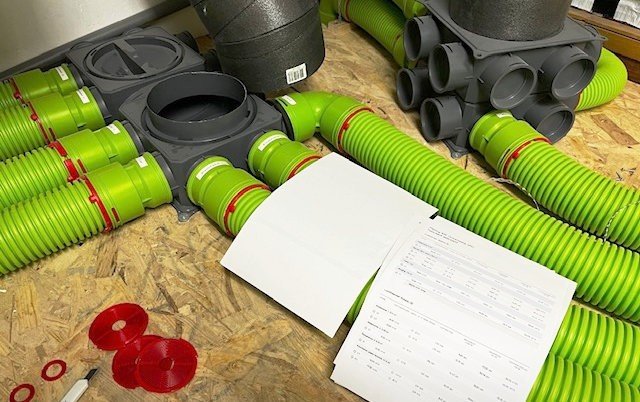

- Luchtverdeelkast: het hart van het systeem – vanuit hier worden de buizen verdeeld.
- Kanalen: brengen de lucht naar slaapkamers, woonkamer en keuken.
- Ventielen en roosters: regelen de toevoer en afvoer van lucht.
In combinatie met een WTW-unit wordt verse lucht aangezogen van buiten, gefilterd en via het hoofdkanaal naar de luchtverdeelkast vervoerd. Vanaf de verdeelkast worden de buizen verspreid naar de ventielen met flexibele kanalen. Tegelijkertijd wordt op dezelfde manier vervuilde lucht afgevoerd.
Houd er rekening mee dat er altijd minimaal twee verdeelkasten nodig zijn: één voor de toevoer en één voor de afvoer. Mechanische ventilatie werkt eigenlijk hetzelfde, alleen heb je dan geen toevoerkanalen.
Goed om te weten: Je hoeft dit systeem niet volledig zelf te ontwerpen. Ubbink heeft een calculator ontwikkeld waarmee je zelf een ventilatieberekening kunt maken, deze tool helpt ook bij het ontwerpen van het systeem, superhandig dus!

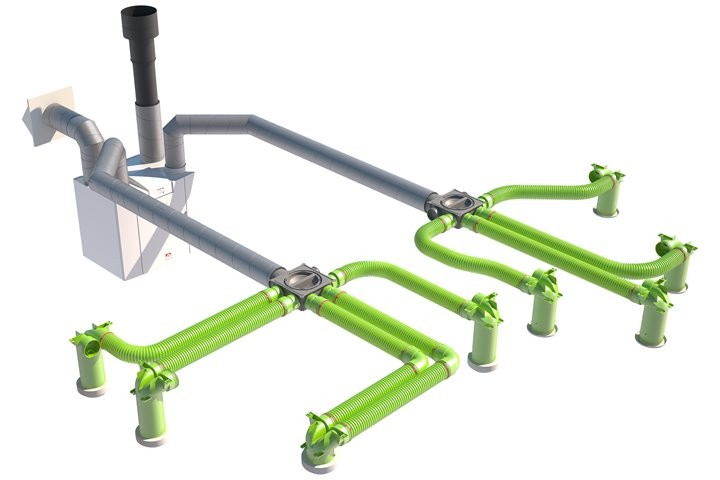

Voorbeeld Ubbink installatie met WTW-unit (type D)
Wanneer gebruik ik een luchtverdeelsysteem?
Er zijn verschillende vormen van ventilatie, we onderscheiden deze in types A t/m D. Een verdeelsysteem wordt toegepast bij type C en D.
- Mechanische afvoer (Type C) – ventilatoren voeren lucht actief af. Goedkoper dan WTW en makkelijker te installeren, maar zonder warmteterugwinning en andere voordelen.
- Balansventilatie met WTW (Type D) – toevoer en afvoer in balans, warmte wordt hergebruikt, meer comfort en gezonder binnenklimaat.
Zehnder en Duco bieden hoogwaardige WTW-units, ideaal voor energiebewuste nieuwbouw en renovaties.
Wat zijn de voordelen van een goed ontworpen ventilatiesysteem?
- Gezondheids- en comfortvoordelen
- Geen geluidsklachten
- Altijd frisse lucht – minder vocht, schimmel en muffe geuren.
- Gezonder wonen – allergenen en fijnstof worden gefilterd.
- Energiebesparing – vooral bij balansventilatie met WTW.
- Meer wooncomfort – betere temperatuur- en luchtvochtigheidsregeling.
Tip: In de onderstaande seminar van Zehnder worden veel praktische tips gegeven en technische kennis gedeeld. Dit kan helpen om de stof beter te begrijpen en vervolgens om te zetten naar een concreet ventilatie ontwerp.
Veelgestelde vragen over ventilatie en luchtverdeelsystemen:
Wat kost een luchtverdeelsysteem?
Voor een type D systeem, afhankelijk van type en woning: tussen €4.000 en €10.000. Hierbij zijn veel factoren belangrijk, we kunnen het vergelijken met het bouwen van een badkamer. De tegel, kraan, eventueel het bad zijn factoren wat per situatie anders is. Voor een type C systeem ligt de prijs aanzienlijk lager. Dit kost gemiddeld tussen de €700 en €1500.
Hoe onderhoud ik mijn systeem?
- Ventielen jaarlijks reinigen
- Filters 2x per jaar vervangen
- Kanalen elke paar jaar laten nakijken
Welke kanaaldiameter heb ik nodig?
De meest voorkomende diameter voor een ronde flexibele buis is Ø90mm. Door deze buis kan je ongeveer 50m3/h verplaatsen, dat is vaak voldoende voor 1 ventiel. De meest gebruikte platte flexibele kanalen zijn 60x133mm of 50x140mm. Vaak heb je bij gebruik van kleinere kanalen, meer kanalen nodig om het gewenste debiet te halen. Een ventilatieberekening laat zien hoeveel debiet er per ruimte nodig is. Op basis van deze berekening kan er bepaald worden hoeveel ventielen er nodig zijn en welke buizen hiervoor nodig zijn.
Welke merken zijn betrouwbaar?
Voor doe-het-zelvers en installateurs zijn Ubbink, Wavin Ventiza, Zehnder en Ducoflex de meest gekozen merken vanwege gebruiksgemak, duurzaamheid en beschikbaarheid van onderdelen.
Tip: Wavin Ventiza is een goed alternatief voor een traditioneel spiralo systeem.
Bij dit systeem zijn de toevoer en afvoer opgebouwd in beide 1 hoofdkanaal met aftakkingen naar de ventielen, ook beschikbaar in platte uitvoering! Wanneer er weinig ruimte is voor veel buizen kan dit een hele mooie oplossing zijn.
Waar moet ik beginnen?
Starten aan deze klus is vaak de grootste uitdaging. Tijdens het ontwerpen van een ventilatieplan merken we dat er veel vragen ontstaan. Dit ontwerp in combinatie met de ventilatieberekening zijn de bepalende factoren voor de installatie van het systeem. In dit ontwerp bepalen we welke buizen en hoeveel er nodig zijn om de woning te voorzien van voldoende lucht, hoeveel toevoer -en afvoer ventielen er nodig zijn en welke capaciteit de WTW-unit nodig heeft. De positie van de luchtverdeelkast is het grootste puzzelstuk, hier komen namelijk alle leidingen samen.

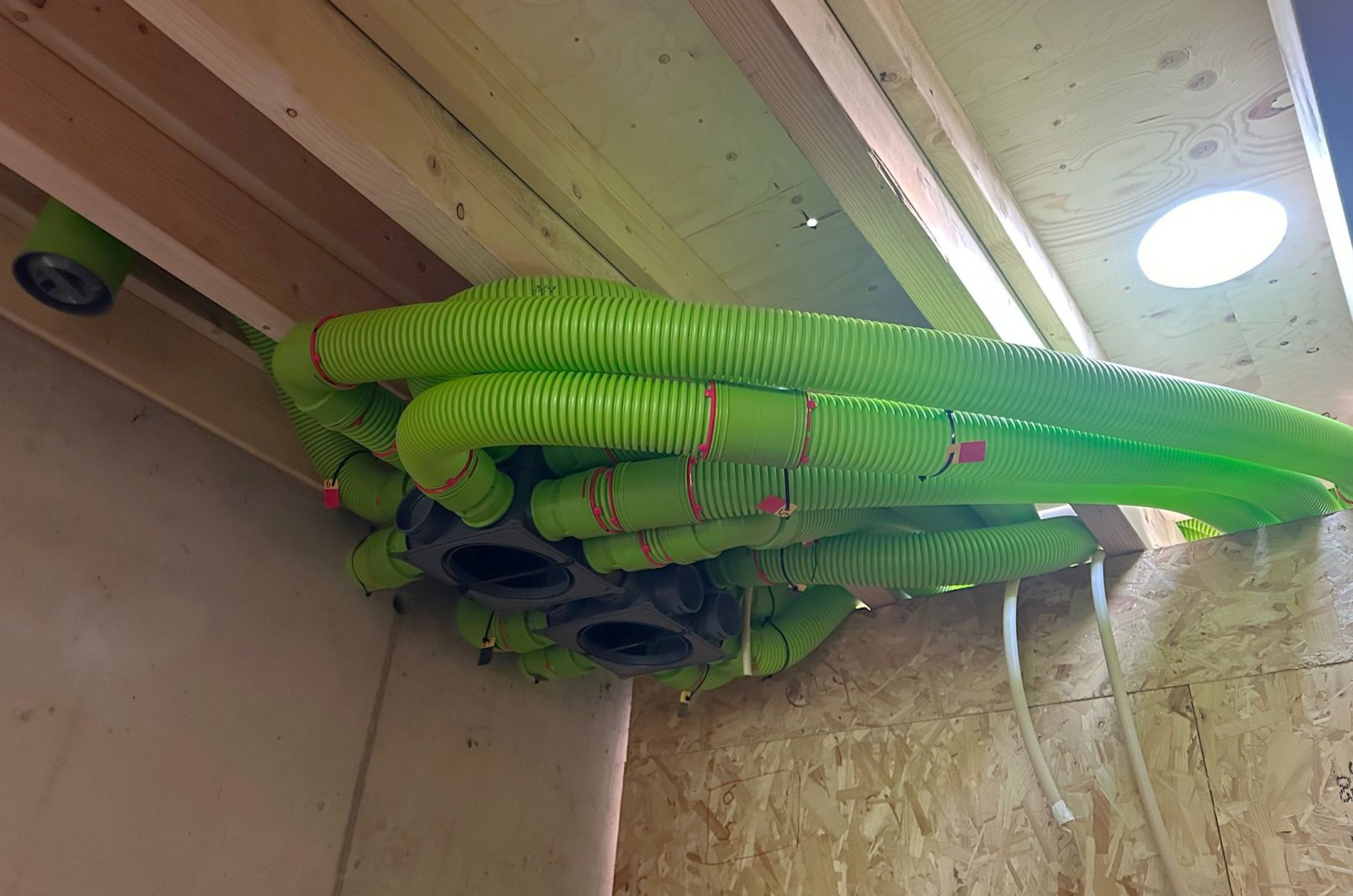

Praktijksituatie waar alle buizen samen komen op de verdeelkasten (Ubbink)
Conclusie
Een luchtverdeelsysteem is dé sleutel tot gezonde lucht, comfort en energiebesparing. Zeker bij renovatie of nieuwbouw loont het om te investeren in een systeem van een betrouwbaar merk. Dankzij merken als Ubbink, Wavin Ventiza, Zehnder en Ducoflex is er altijd een oplossing die bij jouw woning past. We hopen dat u na het lezen van deze blog wat verder bent gekomen met het ontwerp van uw luchtverdeelsysteem. Als u hulp nodig heeft kun u ons altijd mailen of bellen, onze experts zitten voor u klaar en helpen u graag op weg.
