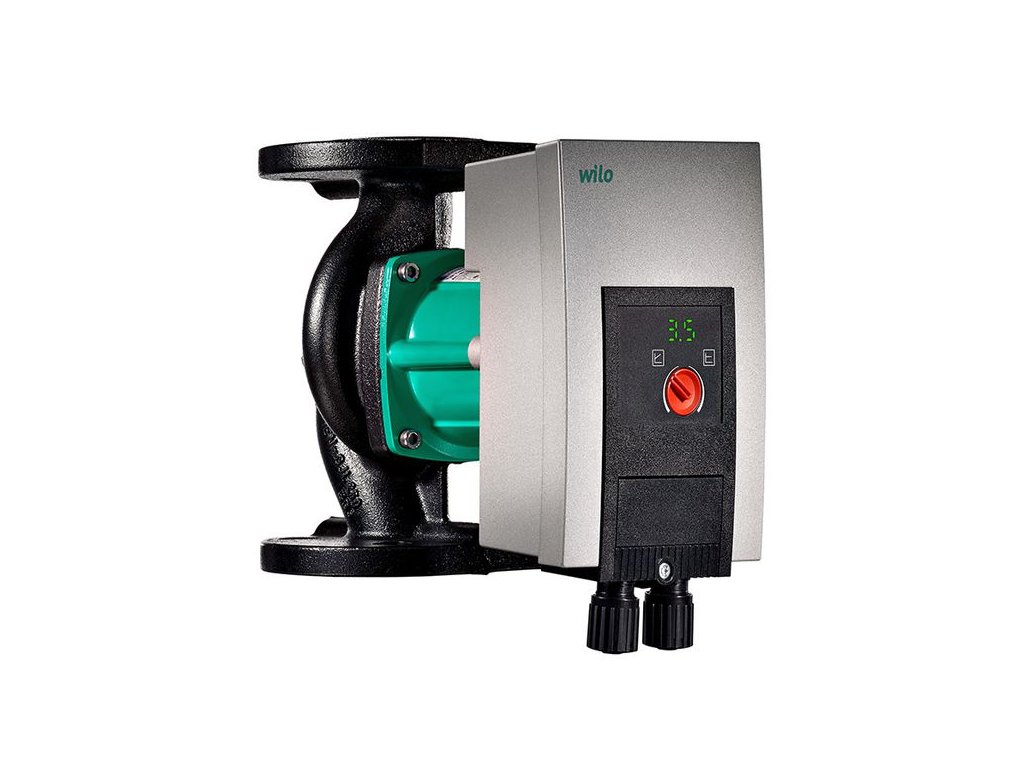

Wilo-Yonos

Bijzonderheden/productvoordelen

• Ledweergave biedt volledige transparantie over gewenste opvoerhoogte, toerentalniveau en mogelijke fouten
• Eenvoudige instelling via drie toerentalniveaus bij het vervangen van een ongeregelde standaardpomp
• Vereenvoudigde elektrische aansluiting door Wilo-stekker
• Garantie van de beschikbaarheid van de installatie door verzamelstoringsmelding
• Compacte constructie en beproefde eenvoudige bediening

Bouwtype
Natloper-circulatiepompen met draad- of flensaansluiting, EC-motor met automatische vermogensaanpassing

Toepassing
Warmwaterverwarmingen van alle systemen, klimaatinstallaties, gesloten koelcircuits, industriële circulatie-installaties

Uitrusting/werking
Bedrijfssituaties

• ”p-c voor constante verschildruk
• ”p-v voor variabele verschildruk
• n = constant (3 toerentalniveaus)

Handbedieningsfuncties

• Instelling van de bedrijfssituatie
• Instelling van het pompvermogen (opvoerhoogte)
• Instelling van de toerentalniveaus

Automatische functies

• Traploze vermogensaanpassing afhankelijk van de bedrijfssituatie
• Deblokkeerfunctie
• Softstart
• Geïntegreerde volledige motorbeveiliging

Meldings- en weergavefuncties

• Verzamelstoringsmelding (potentiaalvrij verbreekcontact)
• Storingsindicatielamp
• Led-segmentindicatie voor de weergave van opvoerhoogte en foutcodes
• Weergave van het ingestelde toerentalniveau (C1, C2 of C3)

Uitrusting

• Steeksleutelaanzet aan het pomphuis (bij pompen met schroefdraadkoppeling)
• Elektro-snelaansluitkabel met Wilo-stekker. Voor het aansluiten van de net- en SSM-leiding, met geïntegreerde trekontlasting
• Bij flenspompen: Flensuitvoeringen
• Standaarduitvoering voor pompen DN 40 tot DN 65: combiflens PN 6/10 (flens PN 16 conform EN 1092-2) voor tegenflenzen PN 6 en PN 16
• Standaarduitvoering voor pompen DN 80 / DN 100: flens PN 6 (gedimensioneerd PN 16 conform EN 1092-2) voor tegenflens PN 6

Leveringsomvang

• Pomp
• Incl. afdichtingen bij draadaansluiting
• Incl. onderlegschijven voor flensschroeven (bij nominale aansluitdiameters DN 40 - DN 65)
• Incl. inbouw- en bedieningsvoorschriften

Technische gegevens

• Toegestaan temperatuurbereik -20 °C tot +110 °C
• Netaansluiting 1~230 V, 50/60 Hz
• Beschermingsklasse IP X4D
• Flensaansluiting DN 32 tot DN 80
• Max. werkdruk, standaarduitvoering: 6/10 bar of 6 bar (speciale uitvoering: 10 bar)

Materialen

• Pomphuis: Gietijzer met KTL-coating
• As: Roestvrij staal
• Lager: Kool, met metaal geïmpregneerd
• Waaier: Kunststof
